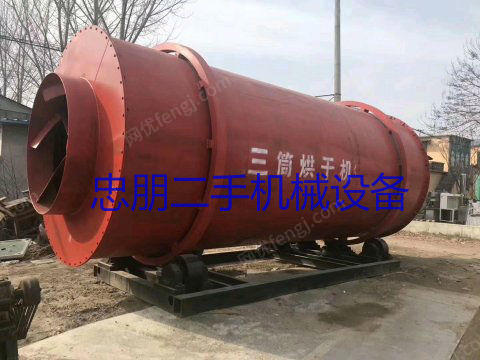

滚筒烘干机安装的注意事项?

来源:

2020/3/20 15:54:00

滚筒烘干机的安装工作是非常重要的,需要技术人员要有多年的安装操作经验,但用户也需要了解一些基础安装知识,下面就由大中化工机械为您介绍滚筒烘干机安装的注意事项。
1、滚筒烘干机吊装托轮和挡托在基础上,初调二者的水平及标高差、中心线;
2、严格控制滚筒烘干机轮带的精加工偏差。具有包括:轮带精加工后,其内,外轮缘厚度控制不得小于设计尺寸的95%或不得大于设计尺寸的110%;轮带内、外圆柱面的同轴度公差应按GB1184中9级规定控制。
3、吊装筒体安装在托轮和挡托轮上,调节托轮与滚圈中心联线应对称,并互为30%.保证前后托轮与滚圆接触宽度大于60%以上,下当挡轮应与滚筒烘干机滚圆斜面接触良好;
4、要注意滚筒烘干机轮带的安装质量,严格控制:轮带与烘干机筒体的同轴度偏差在1mm以内;两轮带的平行度偏差在1.5mm以内。
5、安装滚筒烘干机下齿轮总成,保证小齿轮与大齿轮面接触达60以上,大小齿轮顶简析在冷态时为8.25~9.5mm;
6、调整滚筒烘干机周成都,使托轮中心线应平行于筒体中心线安装,平行度公差控制在0.1mm/m;同一组托轮承座的中心高度应相等,偏差不得超过0.1mm。
7、安装减速机和联轴器,确保减速机和小齿轮轴同心度<0.5mm,同样确保滚筒烘干机减速机和电机轴的连接同心度在0.5mm之内,并装好联轴器。
8、改变托轮轴上的定位方式或配合公差,具体可采用:一是增设轴向定位环;二是烘干机托轮与轴选用大过渡、小过盈说我配合形成。
